SmartWire-DT komunikuje pomocí ethernetu i s PLC automaty

15. únor 2012 10:00 0 komentářů

Nová brána od Eatonu dokáže propojit programovatelné automaty, tzv. PLC, se inteligentním systémem SmartWire-DT, který pomáhá efektivně spojit spínací a řídící prvky. Komunikace mezi zařízeními probíhá na bázi Ethernet/IP nebo známého ModBus-TCP. Novou komunikační bránou je tak zajištěno připojení SmartWire-DT ke všem průmyslovým sběrnicím, jež používají výrobci programovatelných automatů.

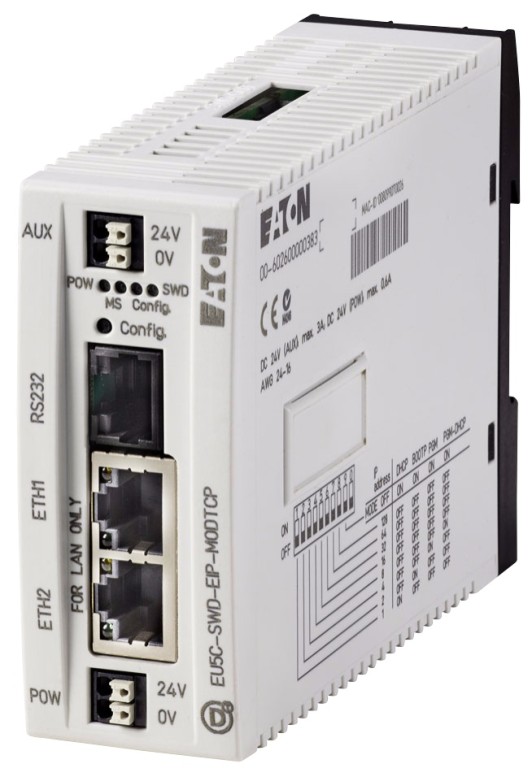

Nová brána od Eatonu dokáže propojit programovatelné automaty (PLC), se inteligentním systémem SmartWire-DT.
Nová brána od Eatonu dokáže propojit programovatelné automaty (PLC), se inteligentním systémem SmartWire-DT.
Eaton Elektrotechnika s.r.o. (dříve Moeller Elektrotechnika) uvedl v těchto dnech novou komunikační bránu EU5C-SWD-EIP-MODTCP. Ta je určena pro spojení systému SmartWire-DT s programovatelnými automaty, a to pomocí nejčastěji využívaných sběrnic EtherNet/IP a Modbus-TCP. Nové online funkce softwaru SWD-Assist navíc pomáhají při prvních testech zapojení rozváděče i bez připojeného programovatelného logického automatu (PLC).

SmartWire-DT je komunikační systém pro efektivní spojení spínacích a řídicích prvků. S novou branou je možné nyní propojit systém SmartWire-DT s programovatelnými automaty pomocí komunikačních sítí EtherNet/IP nebo Modbus-TCP.

Brána obsahuje přepínač 10/100 Mb/s a zjednodušuje konfiguraci sítí s lineární topologií. Eaton tak nabízí připojení SmartWire-DT ke všem významným průmyslovým sběrnicím, běžně používaným výrobci programovatelných automatů.

Nové funkce softwaru SWD-Assist

Diagnostické rozhraní zjednodušuje zprovoznění a pomáhá uživateli řešit problémy při instalaci a provozu. Výkonný software pro konfiguraci a uvedení do provozu SWD-Assist tak pomáhá uživateli snadno nakonfigurovat síť SmartWire-DT. Online funkce systému SWD-Assist pak zvláště pomáhají při prvních testech zapojení rozváděče, jež lze realizovat i bez připojeného PLC. Všechny vstupy a výstupy zařízení v síti SmartWire-DT mohou být jednoduše vyexportovány a použity v programovacím prostředí PLC používaném jeho výrobcem (např. RSLogix 5000).

Software SWD-Assist vyvinutý společností Eaton pro SmartWire-DT zjednodušuje návrh sítě a umožňuje komfortní testování všech spínacích a řídicích prvků a jejich zprovoznění. S nejnovější verzí SWD-Assist 1.40 lze konfigurovat i bránu EU5C-SWD-EIP-MODTCP. Software si lze zdarma stáhnout z www.moeller.net.

Základní výhody systému SmartWire-DT

SmartWire-DT je inteligentní komunikační systém pro jednoduché zapojení tlačítek a dalších ovládacích prvků, spínačů a ochran motorů. Nahrazuje dřívější kabeláž řídicích signálů a odstraňuje nutnost přivádět vstupní a výstupní signály až na odpovídající svorky PLC. Univerzální moduly SmartWire-DT mohou nahrazovat komponenty, např. tlačítka, ochrany motorů nebo I/O moduly, s jejichž instalací se počítá až v budoucnu při úpravách výrobního zařízení. Uživateli to umožňuje vytvořit a naprogramovat v PLC celou úlohu v maximální konfiguraci, i když některé prvky dosud nejsou fyzicky nainstalovány a počítá se s nimi jako s volitelnou variantou až při budoucím rozšíření stroje či linky. Modifikace výrobního zařízení je potom velmi snadná – jednoduše se vymění univerzální jednotky „slave“ za nakonfigurované komponenty a není třeba nijak upravovat hardwarovou konfiguraci systému ani aplikační program. Více informací prosím na našich kontaktech nebo na www.eatonelektrotechnika.cz.
